Qué cambia al aumentar la densidad de electrodos
Pasar de 19 a 37, 47 o más electrodos mejora, sobre todo, la información espacial del EEG.
Aumenta el conjunto de regiones cerebrales representadas; aumenta la posibilidad de detectar una anomalía regional y de muestrearla junto con el gradiente de voltaje que la rodea — una topografía de superficie más fiel y, por tanto, mejor localización a nivel de sensor —; y, potencialmente, mejora la calidad de las señales utilizadas en cualquier análisis posterior (re-referenciación, ICA, estimación de fuentes).
Cómo se seleccionaron los electrodos adicionales
Los montajes de 37 y 47 electrodos se generaron con un modelo computacional desarrollado por nuestro equipo.
Cada electrodo se proyecta sobre la corteza cerebral de un modelo anatómico estándar (ICBM152) y se le atribuye la superficie cortical situada dentro de un radio geodésico dado — medido a lo largo de la superficie cortical, no a través de la cabeza —, contando solo la corteza cerebral accesible desde el cuero cabelludo.
Partiendo de los 19 electrodos del sistema 10-20 y de la fila temporal inferior recomendada por la IFCN (F9/F10, T9/T10, P9/P10), las posiciones 10-10 adicionales se añadieron por pares simétricos, uno cada vez: siempre el par que aportara más superficie cortical aún no alcanzada por los electrodos ya colocados. Cada nuevo par debía cubrir corteza cerebral que ningún electrodo anterior alcanzara, sin solaparse con las zonas ya asignadas; el proceso se detiene cuando ninguna posición 10-10 restante cumple esa condición.
El montaje de 47 electrodos es el resultado completo de ese proceso. El de 37 es un montaje intermedio de uso clínico, ensamblado a partir de las mismas zonas del modelo y no generado por él.

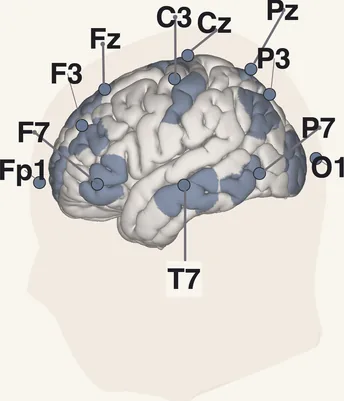

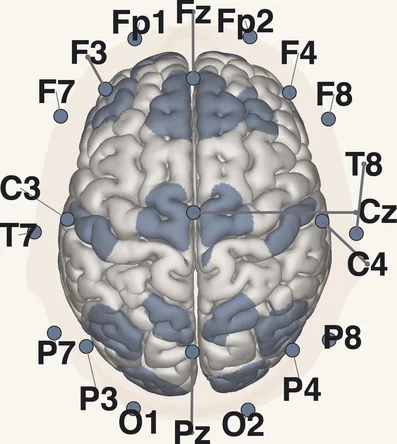

Sistema 10-20 — 19 electrodos
Proyección cortical de los electrodos (modelo ICBM152).
Cubre el 20,2 % de la corteza cerebral accesible, con áreas de 20 mm de radio geodésico por electrodo.

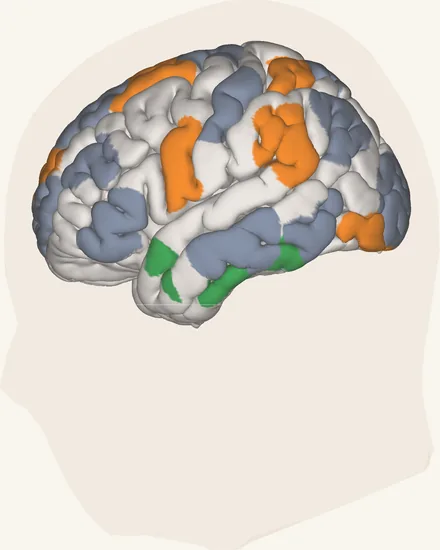

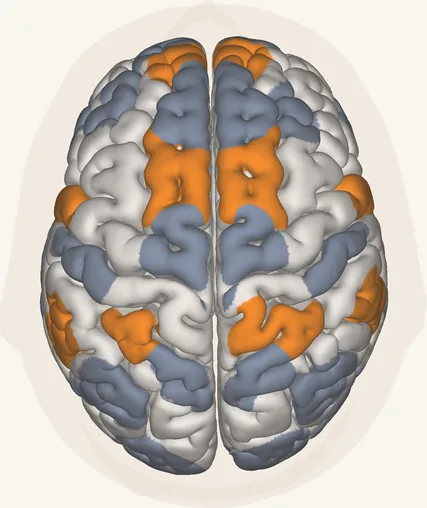

Montaje N&D Brain — 37 electrodos
19 del sistema 10-20 + 6 de la fila temporal inferior (IFCN) + 12 posiciones intermedias.
Cubre el 34,3 % de la corteza cerebral accesible, con áreas de 20 mm de radio geodésico por electrodo.
- estándar 10-20
- fila temporal inferior
- cobertura adicional
Fila temporal inferior (IFCN): F9 F10 · T9 T10 · P9 P10
Posiciones intermedias: CP5 CP6 · FC1 FC2 · FC5 FC6 · AFz · FCz · PO9 PO10 · CP1 CP2

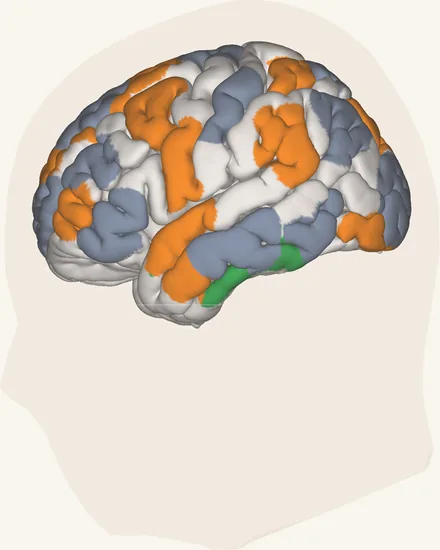

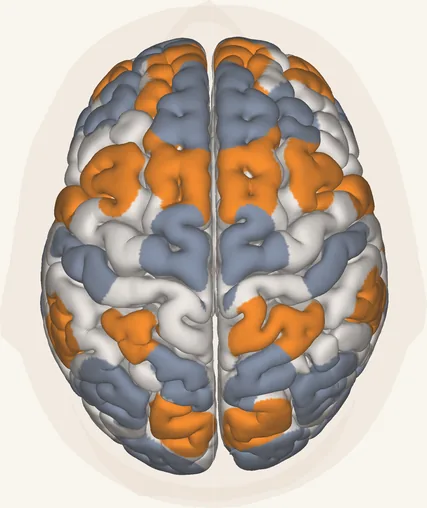

Montaje N&D Brain — 47 electrodos
19 del sistema 10-20 + 6 de la fila temporal inferior (IFCN) + 22 seleccionados por el modelo.
Cubre el 44,3 % de la corteza cerebral accesible, con áreas de 20 mm de radio geodésico por electrodo.
- estándar 10-20
- fila temporal inferior
- cobertura adicional
Fila temporal inferior (IFCN): F9 F10 · T9 T10 · P9 P10
Seleccionados por el modelo: CP5 CP6 · PO1 PO2 · AF5 AF6 · F1 F2 · FC3 FC4 · FC5 FC6 · FT7 FT8 · CP1 CP2 · PO9 PO10 · FT9 FT10 · FCz · AFz
Figura generada en MATLAB · Modelo anatómico: plantilla ICBM152 (Brainstorm)
Más del doble de superficie cerebral cubierta*
| Montaje | Electrodos | Corteza cubierta |
|---|---|---|
| Sistema 10-20 | 19 | 20,2 % |
| N&D Brain | 37 | 34,3 % |
| N&D Brain | 47 | 44,3 % |
Con áreas de 20 mm de radio geodésico por electrodo, los 19 electrodos del sistema 10-20 cubren el 20 % de la corteza cerebral accesible desde el cuero cabelludo. El montaje de 37 electrodos alcanza el 34 % y el de 47, el 44 %: 2,2 veces la cobertura del sistema estándar.
Los montajes N&D Brain amplían el 10-20 con posiciones del sistema 10-10 y con la fila temporal inferior recomendada por la IFCN, clave en las epilepsias del lóbulo temporal.
Más cobertura no mejora por sí misma la resolución temporal ni hace que todo registro sea más útil para el diagnóstico: aporta más información sobre la distribución espacial de la actividad eléctrica cerebral. Cada EEG se interpreta junto con la clínica, la neuroimagen y el resto de pruebas.
* Estimación en un modelo anatómico computacional (plantilla ICBM152), con la misma metodología y el mismo radio para los tres montajes; no es una medida en pacientes.
